產生理由
企業數據中心機房普遍面臨設備發熱密度高電力能耗大、機房及機柜的空間不足，機房規劃跟不上業務需求的增長。一直以來、為了滿足數據中心機房不斷上升的散熱要求，機房空調配備也持續地增加和更換，然而機房內部仍然存在局部熱島問題，冷空氣與熱空氣直接混合，冷量的浪費很大。機柜上部的設備得不到需求的冷量，進行設備降溫，整體的能耗PUE值依然偏高。
工作原理
隨著服務器設備的功耗不斷提高，機柜所需的散熱能力將需要大大的加強。合理地使用冷通道方案，可大大提升數據中心的散熱能力，充分有效地使用機柜和機房空間。

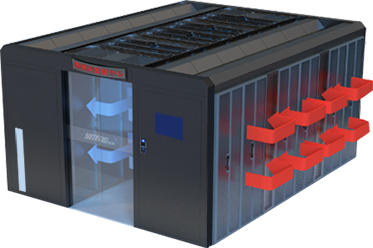

冷/熱通道封閉系統是基于冷熱空氣分離有序流動的原理，冷空氣由高架地板下吹出，進入密閉的冷池通道，機柜前端的設備吸入冷氣，通過給設備降溫后，形成熱空氣由機柜后端排出至熱通道。熱通道的氣體迅速返回到空調回風口。
機柜密閉式渦輪后門，把熱氣匯集，通過垂直風管與天花板無縫聯接。熱回風與冷量完全隔離。因此提高內部的冷氣利用率，帶走更多設備產生熱量，降低設備溫度。

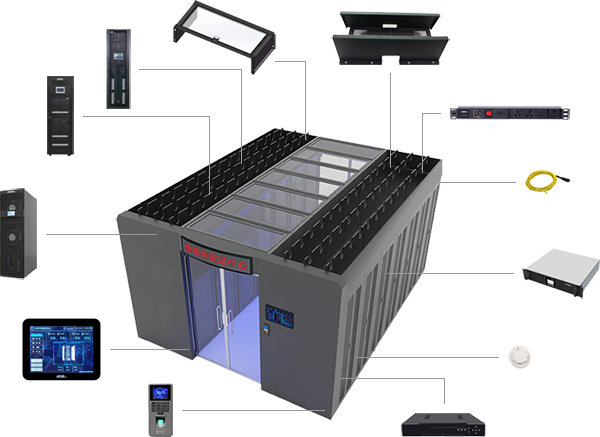

模塊化數據中心冷通道的功能構成
兩種常用的冷通道應用方案
方案一：行間空調前端水平送風
單機柜容量密度在3-15KW之間，采用精密列間空調，前端水平送風方式，配電柜數量根據總配電回路來靈活調整。空調數量依照設備總功率大小和冗余數呈多少而靈活調整。
方案二：精密機房空調靜電地板下送風
單機柜容量密度在3-10KW之間，機房精密空調，地板下送風方式，配電柜數量根據總配電回路來靈活調整。空調數兩依照設備總功率大小和冗余數量多少而靈活調整。
產品應用信息
采用高度集成—體化設計理念：即機柜既是機房，機柜內部高度集成所需設備：UPS不間斷電源系統、空調系統、智能配電系統、動環監控系統、門禁系統、氣體消防、蓄電池等全部基礎設施。全模塊化設計，便于靈活配置和維護。模塊間標準接口，工廠化預制安裝調試，現場快速部署及維護。單機柜或單排多聯機柜部署，無需搭建冷熱通道。單機柜容量密度為3-W,UPS 備電時間15 分鐘-4 小時 （可依據需求配置）。

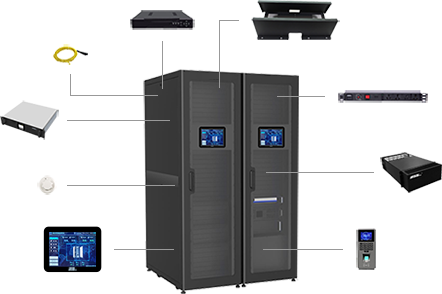

單柜／多聯柜微模塊
